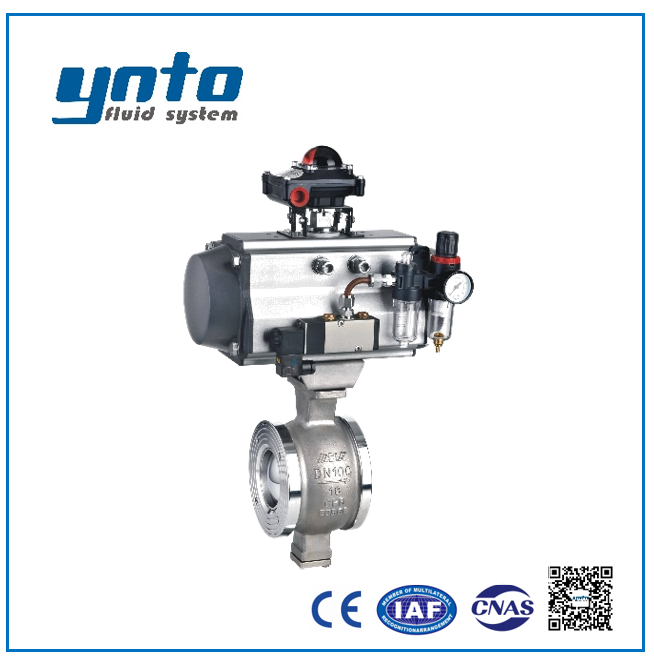

氣動V型法蘭球閥
氣動V型法蘭球閥
產品特點：
V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。球閥它具有相同的旋轉90度的動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
V型法蘭球閥產品特點：
不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
V型法蘭球閥 缺球工藝處理
1、表面鍍硬鉻：球體表面鍍硬鉻，常用普通介質硬密封工藝
2、表面噴焊司太立合金：腐蝕性介質常用工藝
3、表面噴碳化鎢：固體顆粒性介質及要求長壽命工況
4、表面離子氮化：一般固體顆粒介質
5、小流量缺球：DN25以內要求精確調節流量的普通介質
氣動球閥結構特點：
1.氣動執行器：采用新型AT系列氣動執行器，其結構獲得國家實用新型專利有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，采用撥叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）；詳細參數請參考本公司AT系列和AW系列執行器樣本。
2.殼體結構：球閥的閥體根據需要及實際工況條件的不同殼設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用于埋地使用。
3.獨特的閥座密封結構：浮動式球閥采用唇形彈性密封圈結構設計，其結構獲得國家使用新型專利更能保證密封的可靠性及使用壽命，對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期使用的可靠密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。固定式球閥根據壓力大小、介質性質及密封要求的不同而選擇球前密封結構、球密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。
4.阻塞與排泄：當閥門處于關閉狀態時，上下流側的閥座是液體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。
5.自動泄壓結構：當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推理推動閥座而自動泄壓，從而確保閥體的安全。
6.閥桿的可靠密封：閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增大而增大，故能確保閥桿的可靠密封，而且，當閥
門異常升壓時，閥桿不會噴出。
7.防火結構：根據工況及用戶的需要，球閥可以設計為防火結構。球閥的耐火設計執行API 6D及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災進一步擴大。
8.防靜電結構：當操作閥門時，由于球體和閥座之間的摩擦，會產生靜電電荷并積聚在球體上，為防止產生靜電火花，特在閥門上設置防靜電導出裝置，將積聚在球體上的電荷導出。
9.全通徑結構及縮徑結構：為滿足不同客戶的不同需要，氣動V型法蘭球閥球閥產品有全通徑及全縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致，便于管理清掃，而縮徑系列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥1/7左右，故縮徑系列球閥的應用前景較為廣泛。
